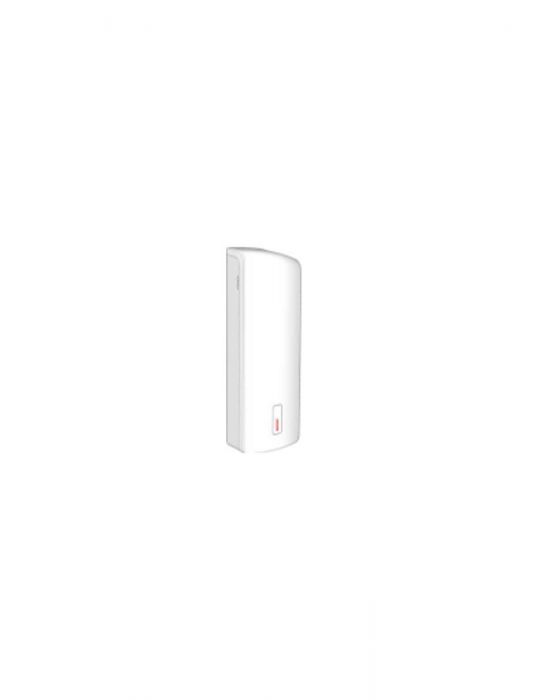

Balise de localisation Basse Fréquence Ascom 125kHz – NILF-AAA

La Balise Ascom NILF-AAA est un émetteur basse fréquence (LF) fonctionnant à 125kHz. C'est un élément clé du système teleCARE IP pour assurer la localisation en temps réel des résidents ou du personnel. Installée au mur ou au-dessus d'un passage de porte, elle permet de savoir exactement où se trouve une personne équipée d'un médaillon ou d'une montre Ascom.

Fonctionnement de la localisation LF

Le principe est simple et efficace : la balise émet en permanence un champ magnétique sphérique contenant un code d'identification unique. Lorsqu'un périphérique radio (montre ou médaillon) entre dans cette zone, il capte ce signal, mémorise l'identifiant de la balise et le transmet au système central. Le portatif conserve cette localisation jusqu'à ce qu'il croise une nouvelle balise.

Pour couvrir des zones plus larges, il est possible de configurer plusieurs balises en mode maître/esclave (Master/Slave).

Zone de couverture et réglages précis

La portée de détection est ajustable pour coller à la réalité de votre bâtiment (couloir large, porte étroite, etc.). Grâce à des micro-switchs (DIP-switch 4bit), vous pouvez régler la zone de couverture de 0,30 m à environ 2,7 m (jusqu'à 3 mètres selon l'alimentation).

Le débit de transmission est également paramétrable (de 0,1 à 2 secondes) via un autre DIP-switch 3bit, permettant d'optimiser la réactivité par rapport à la consommation d'énergie.

Alimentation flexible et Sécurité

La balise NILF-AAA s'installe facilement sans gros travaux de câblage grâce à son alimentation par 3 piles alcalines 1.5V type C (R14), offrant une portée jusqu'à 2 mètres. Pour une puissance maximale (jusqu'à 3 mètres) ou pour éviter la gestion des piles, une alimentation externe 12-24Vdc est possible.

Côté sécurité, le boîtier intègre un contact d'alarme (ILS) qui détecte toute ouverture du capot (sabotage). Une LED rouge signale visuellement les états critiques : clignotement lent pour pile basse, clignotement rapide pour ouverture du boîtier.

Note : Pour une supervision à distance (remontée d'alertes piles/sabotage vers le système), il est possible d'ajouter en option la carte fille radio NIRX (869MHz).

Caractéristiques techniques de la NILF-AAA
